軟啟動柜和軟啟動器之間有什么關系

2020-07-25 09:03:22

次

軟啟動柜的原理：

主電路采用晶閘管，通過逐漸改變晶閘管的導通角來提高電壓，以完成啟動過程。這是軟起動器的基本原理。高壓軟啟動柜的主電路采用晶閘管，通過逐漸改變晶閘管的導通角來提高電壓，以完成啟動過程。這是軟起動器的基本原理。低壓軟起動器市場中的軟起動柜類型很多，無論是高壓軟起動器還是低壓軟起動器，其基本原理都是相同的。但是，與低壓軟起動器相比，高壓軟起動器在某些地方具有某些特殊性。

軟起動器主要由串聯在電源和受控電動機之間的三對反并聯可控硅調壓電路組成?，F(xiàn)代軟起動器基本上使用電力電子技術和微機控制技術，并使用單片機作為中央控制器控制核心來完成測量和各種控制算法。

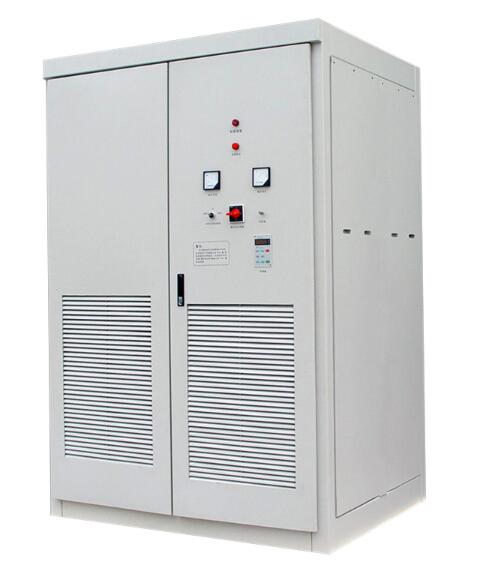

軟啟動柜

1.絕緣篇

高壓軟啟動柜可在高壓環境下工作。各種電氣部件的絕緣性能必須良好，電子芯片的抗干擾能力必須強。當高壓軟起動器柜由電氣柜組成時，電氣組件的布局以及與高壓軟起動器和其他電氣設備的連接也非常重要。這里還有很多事情要注意。

2.防干擾篇

高壓軟啟動柜的工作環境容易受到各種電磁干擾，因此觸發信號的傳輸必須安全可靠。在高壓軟啟動器中，觸發信號一般通過光纖傳輸，可以有效避免各種電磁干擾。還有兩種通過光纖傳輸信號的方式：多光纖方法和單光纖方法。多光纖模式是指每塊觸發板均具有一根光纖。單纖方式是指每一相只有一根光纖，信號先傳到一個主觸發板，再從主觸發板傳到同一相的其他觸發板。由于在傳輸過程中各根光纖的損耗不一致，因此從觸發一致性的角度來看，單光纖方法比多光纖方法更可靠。
