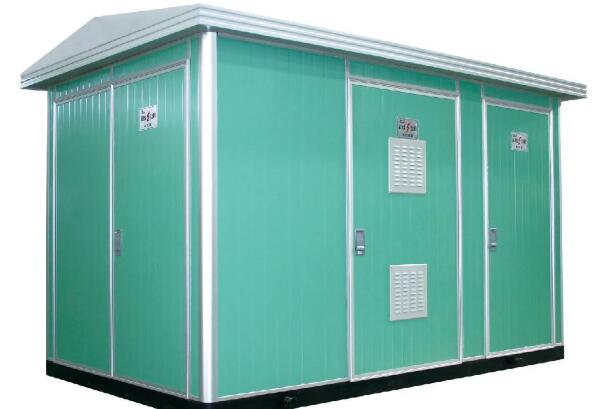

預裝式變電站（歐式箱變)簡介本系列組合式（箱式）變電站，是由高壓開關設備，電力變壓器，低壓開關設備三部分組合在一起而構成的戶外、油變配電成套裝置。該產品具有成套性強、占地面積小、投資小、安裝維護方便、造型美觀、耐侯性強等特點。本產品為框架結構，用型鋼焊接而成，框架外蒙鋁合金板，并涂專用漆層，使之具有較強的機械性能、耐侯性能、防腐蝕性能。

　　組合式（箱式）變電站為整體結構時，箱內用鋼板隔成三個相對獨立的小室即高壓室、變壓器室和低壓室。各室照明均隨門的開啟而自動關停。組合式（箱式）變電站頂部有隔熱層，高溫高寒地區，箱內溫度易積聚變化而凝露，可增裝箱體四周隔熱層。為使箱內溫度穩定，變壓器室、低壓室設有溫度自動控制裝置。組合式（箱式）變電站能有效防止小動物的入侵。變壓器的維修由可拆裝的小車輕便地推進拉出。箱體底座兩側設有四只對應的可拉出推進的吊栓，頂檐兩側設有同樣功能的四只支撐，可整體吊裝和運輸。

　　本產品具有成套性強、體積小、結構緊湊、運行安全可靠、維護方便、以及可移動等特點，占地面積僅為同容量常規土建式變電站1/10~1/5，大大減少了建設費用在配電系統中可用于環網配電系統，也可用于雙電源或放射終端配電系統，本產品外殼產要選用復合板和鋼板制作，是目前城鄉變電站建設和改造的新型成套設備。本產品符號GB/T17467—1998《高壓/低壓預裝式變電站》標準和IECl330標準。

　　1.具有成套性強、體積小、結構緊湊、運行安全可靠、維護方便、以及可移動等特點。

　　2.占地面積僅為同容量常規土建式變電站1/10~1/5，大大減少了建設費用。

　　3.在配電系統中可用于環網配電系統，也可用于雙電源或放射終端配電系統。

　　4.本產品外殼產要選用復合板和鋼板制作，是目前城鄉變電站建設和改造的新型成套設備。

結構特點：

      1、本產品由高壓配電裝置、變壓器及低壓配電裝置聯接而成，分成三個功能隔室，即高壓室、變壓器室和低壓室，高、低壓室功能齊全。高壓側一次供電系統，可布置成環網供電、終端供電、雙電源供電等多種供電方式，還可裝設高壓計量元件，滿足高壓計量的要求。變壓器室可選擇S11、S9以及其他低損耗油浸式變壓器和干式變壓器；變壓器室設有自起動強迫風冷系統及照明系統，低壓室根據用戶要求可采用面板或柜裝式結構組成用戶所需供電方案，有動力配電、照明配電、無功功率補償、電能計量和電量測量等多種功能，滿足用戶的不同要求，并方便用戶的供電管理和提高供電質量。

      2、高壓室結構緊湊合理、并具有全面防誤操作聯鎖功能。變壓器在用戶有要求時，可設有軌道能方便地從變壓器室兩側大門進出。各室均有自-動照明裝置，另外高、低壓室所選用全部元件性能可靠、操作方便、使產品運行安全可靠、操作維護方便。

      3、采用自然通用和強迫通風兩種方式、使通風冷卻良好。變壓器室和低壓室均有通風道，排風扇有溫控裝置，按整定溫度能自動啟動和關閉，保證變壓器滿負荷運行。

      4、箱體結構能防止雨水和污物進入并采用特種鋼板或鋁合金板制作,經防腐處理,具備長期戶外使用的條件,確保防腐、防水、防塵性能,使用壽命長,同時外形美觀。
